カットオフ周波数と減衰特性の選び方

第1回ではスーパーツイーターの役割を、第2回では AMT 方式の仕組みを取り上げました。今回はより実践的に、AMT-TP4 の設定をどう選んでいくかを整理します。

なお、ここで紹介するのはあくまで「考え方」と「進め方」です。最適な設定は、組み合わせるスピーカー、設置位置、部屋、聴く位置によって変わります。唯一の正解を探すというより、ご自身の環境で自然に感じられる設定を見つけていく作業だとお考えください。

はじめに：安全のための前提

設定を変えるときは、必ず音声の再生を止めてから行ってください。音が出ている状態でカットオフ周波数や減衰特性を切り替えるのは避けます。また、磁石を使った製品ですので、磁性体（磁気に反応するもの）を近づけないようにしてください。

調整できる3つの要素

AMT-TP4 で調整できるのは、次の3つです。

• カットオフ周波数：13 / 15 / 18 / 21 / 26kHz の5段階 ―「どこから足すか」
• 減衰特性：6dB/oct と 12dB/oct の2種 ―「どんな傾きで足すか」
• 正相・逆相：接続の向き ―「どの向きで足すか」

ひとつずつ見ていきます。

カットオフ周波数の選び方

カットオフ周波数は、超高域を「足し始める境目」です。

• 高く設定するほど、足される帯域が狭くなり、変化は控えめになります。
• 低く設定するほど、メインスピーカーのツイーターと重なる範囲が増えていきます。

重なる範囲が増えると、つながりの調整（後述する位相の影響）がシビアになりやすくなります。そのため、まずは高めのカットオフから始め、物足りなければ一段ずつ下げていく進め方がおすすめです。いきなり低い設定にせず、少しずつ探るのが安全です。

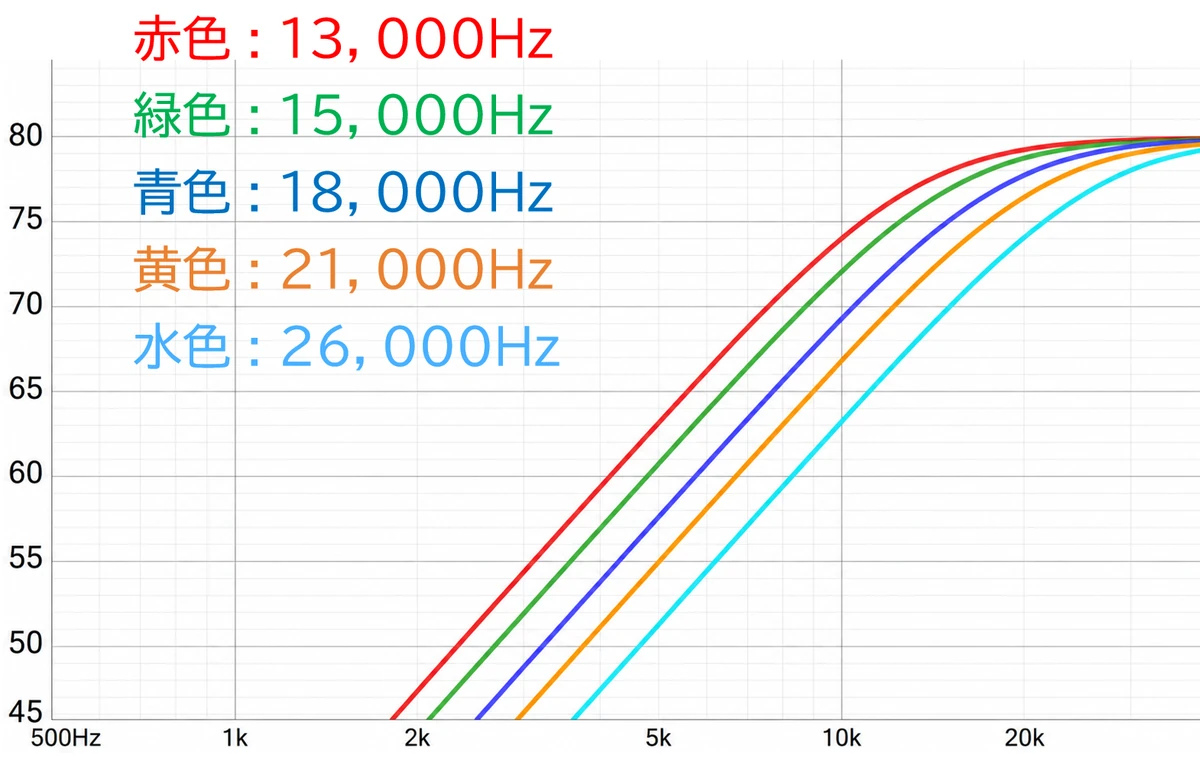

下の図は、5段階のカットオフ周波数で高域がどのように足されていくかを示した理論上の特性です。設定を下げるほど、より低い帯域から立ち上がっていくことがわかります。

▲ カットオフ周波数ごとの特性（理論値）。赤＝13k／緑＝15k／青＝18k／黄＝21k／水色＝26kHz。

※ これは理論上の特性であり、実際の測定値ではありません。実際の特性は、組み合わせるスピーカーや設置環境によって変わります。

減衰特性（6 / 12 dB/oct）の選び方

減衰特性とは、境目から下の帯域を「どのくらい急に減らすか」を表す傾きのことです。

• 6dB/oct：ゆるやかな傾き。メインスピーカーと自然に重なりやすい一方、境目より少し下の帯域まで音が残ります。
• 12dB/oct：急な傾き。重なりを絞り込めますが、境目付近での位相の関係（波の重なり方）が変わります。

どちらが良いかは、スピーカーや設置環境によって変わります。片方に決めつけず、両方を試して、つながりが自然な方を選ぶのがよいでしょう。6dB/oct と 12dB/oct では、重なり方だけでなく位相の関係も変わる、という点を意識しておくと判断しやすくなります。

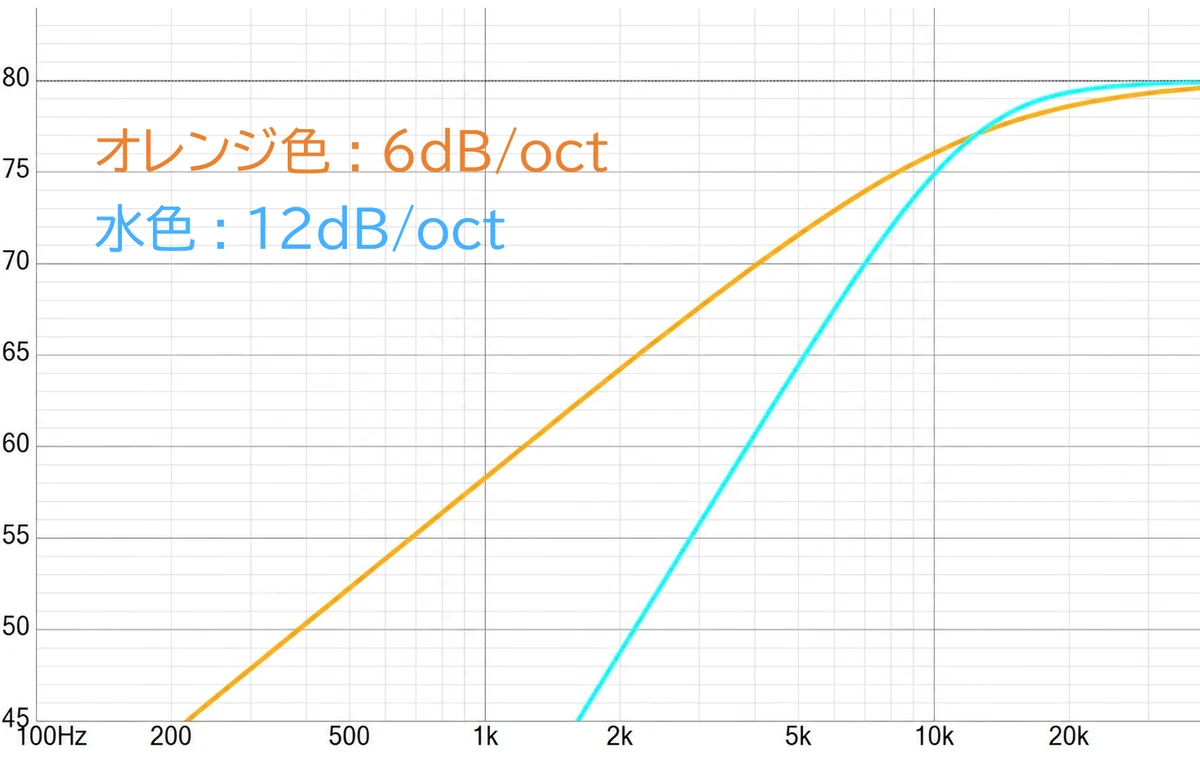

次の図は、6dB/oct と 12dB/oct の傾きの違いを示した理論上の特性です。12dB/oct のほうが、境目から急に下がっていくことがわかります。

▲ 減衰特性の傾きの違い（理論値）。オレンジ＝6dB/oct／水色＝12dB/oct。

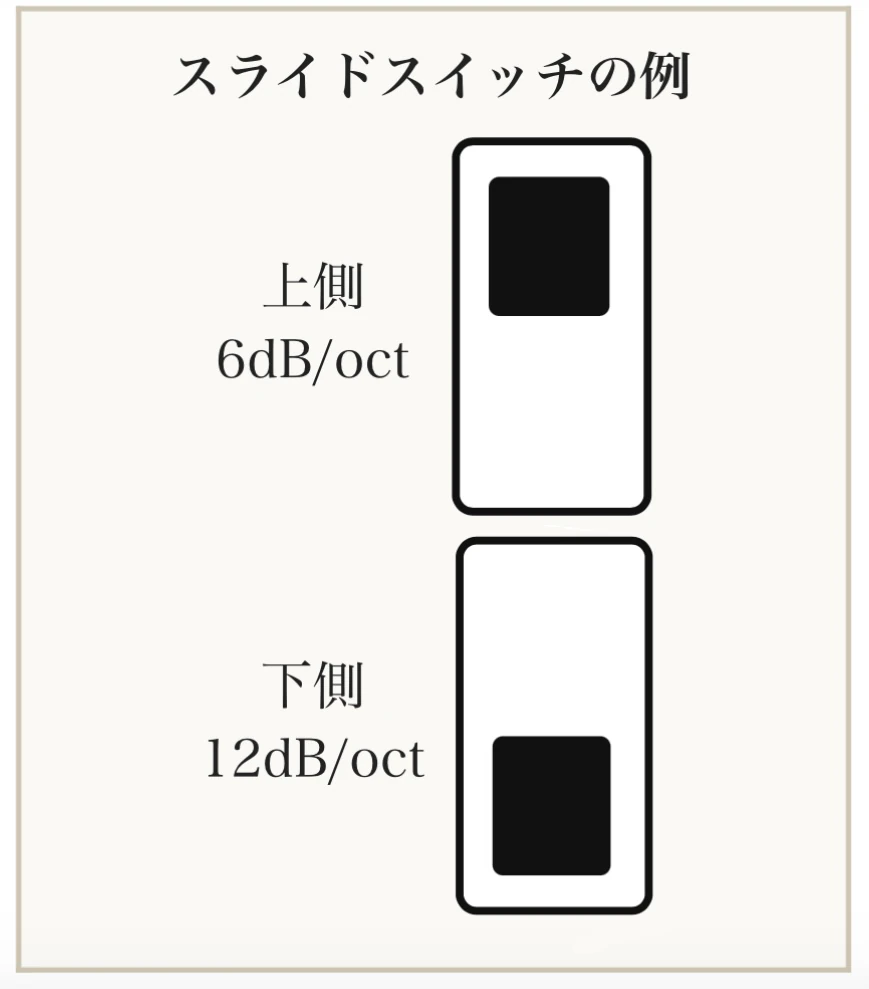

減衰特性は、本体のスライドスイッチで切り替えます。上側が 6dB/oct、下側が 12dB/oct です。

▲ スライドスイッチの位置の例（上＝6dB/oct、下＝12dB/oct）。

※ 上の傾きのグラフも理論上の特性であり、実際の測定値ではありません。

正相・逆相の選び方

正相・逆相は、接続のプラス・マイナスの向きです。

ここで大切なのは、名前だけで優劣は決まらないということです。「正相が正しい」「逆相が正しい」と一律に決めることはできません。同じ設定でも、設置位置やメインスピーカーとの合成結果によって、自然に感じられる向きは変わります。

そのため、必ず両方を聴き比べて、高域がメインスピーカーと自然につながって聞こえる方を選んでください。

耳と測定の両輪で確かめる

設定は耳だけでも調整できますが、可能であれば周波数特性の測定もあわせて確認すると、つながりを客観的に見ることができます。

測定環境がない場合は、聴き慣れた音源を使い、高域の質感、余韻、音の定位（音像の位置）が自然かどうかを確認してください。高域だけが浮いて聞こえたり、きつく感じたりする場合は、設定を見直すサインです。逆に、「スーパーツイーターを足していることに気づかないくらい自然」と感じられたら、ひとつの目安になります。

進め方の一例

最後に、安全で迷いにくい手順の例をまとめます。

1. 再生を完全に止め、アンプの電源を切る、または停止する
2. メインスピーカーへ並列に接続する
3. まずは「正相・高めのカットオフ・好みの傾き」で始める
4. 再生して、メインスピーカーとのつながりを確認する
5. 物足りない、またはきつい場合は、一度再生を止めてから設定を一段だけ変える
6. 正相と逆相を聴き比べる
7. 必要に応じて減衰特性も切り替えて比較する

ポイントは、一度に複数を変えず、ひとつずつ変えて確かめることです。変えるたびに再生を止めることも忘れないでください。接続図や手順の詳細は AMT-TP4 の接続・設定の案内をご覧ください。

向かないケース

AMT-TP4 が受け持つのは高い帯域です。ドラムのブラシ音を強調するなど、主に 10kHz 以下の帯域を前に出したい用途には適しません。また、効果を得やすい傾向があるのは能率 92dB 以下のスピーカーです（推奨条件を参照）。

まとめ

• 設定変更は必ず再生を止めてから。一度にひとつずつ変える。
• カットオフは高めから始め、段階的に下げていく。
• 減衰特性と正相・逆相は決めつけず、両方を試して自然な方を選ぶ。
• 耳に加えて、可能なら測定でつながりを確認する。

次回は、その「測定」をテーマに、周波数特性グラフをどう読むかを取り上げる予定です。
